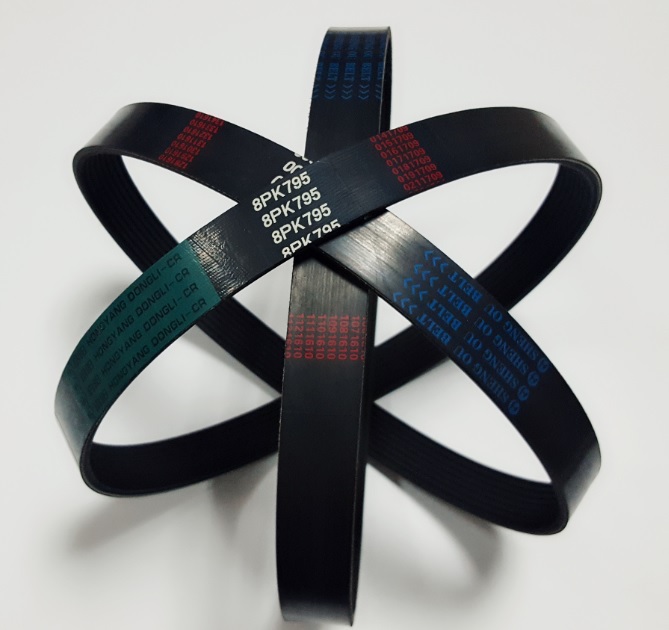

Ismerkedés az ékszíjakkal!

A szíjhajtás az egyik legelterjedtebb hajtásátviteli mód. Ilyenkor a forgatónyomatékot egyik tengelyről a másik tengelyre (tengelyekre) egy vagy több szíj súrlodása viszi át. Legáltalánosabb szíjak az ékszíjak.

Az ékszíjak trapéz keresztmetszettel rendelkeznek. Általában gumiból készülnek. Belsejükben szövet vagy fém erőhordozószál van. Az ékszíjak kétféle gyártástechnológiával készülhetnek. Léteznek burkolt ékszíjak, a nyers ékszíjat szövet bevonattal látják el erről kapta a burkolt elnevezést. A másik elterjedt technológia a vágot ékszíjak gyártása, itt a szíjak. oldalfala nincs burkolószövettel ellátva. A hagyományos burkolt ékszíjak szélesség-magasság profil aránya 1:1,6

A klasszikus burkolt ékszíjak az alábbi profilokkal terdjedtek el:

• 5-ös profil: 5 mm széles 3 mm magas profil
• 6-os profil: 6 mm széles 4 mm magas profil
• 8-as profil: 8 mm széles 5 mm magas profil
• 5-ös profil: 5 mm széles 3 mm magas profil
• Z/10-es profil: 10 mm széles 6 mm magas profil
• A/13-as profil: 13 mm széles 8 mm magas profil
• B/17-es profil: 17 mm széles 11 mm magas profil
• 20-as profil: 20 mm széles 12.5 mm magas profil
• C/22-es profil: 22 mm széles 14 mm magas profil
• 25-ös profil: 25 mm széles 16 mm magas profil
• D/32-es profil: 32 mm széles 20 mm magas profil
• E/40-es profil: 40 mm széles 25 mm magas profil

Léteznek klasszikus profillal fogazott ékszíjak is:

• ZX/10-es fogazott profil: 10 mm széles 6 mm magas profil
• AX/13-as fogazott profil: 13 mm széles 8 mm magas profil
• BX/17-es fogazott profil: 17 mm széles 11 mm magas profil
• CX/22-es fogazott profil: 22 mm széles 14 mm magas profil

Elérhetőek keskeny profilú burkolt ékszíjak is. Itt a magasabb oldalfal nagyobb erőátvitelre képes és emelett hosszabb élettartamú ékszíjak érhetőek el.

Keskeny profilú ékszíj profilok:

• SPZ profil: 9.7 mm széles 8 mm magas profil
• SPA profil: 12.7 mm széles 10 mm magas profil
• SPB profil: 16.3 mm széles 13 mm magas profil
• SPC profil: 22 mm széles 18 mm magas profil
• 9.5 profil: 9.5 mm széles 8 mm magas profil
• 12.5 profil: 12.5 mm széles 10 mm magas profil

Léteznek keskeny profillal fogazott ékszíjak is. Ezek általában az autóiparban járatos méretek. Elterjedtek a hatszögletű ékszíjak melyek mindkét oldalukkal képesek a hajtásátvitelre.
